三菱变频空调外机电路板上的功率模块详细检测方法
三菱变频空调外机电路板上的功率模块详细检测方法

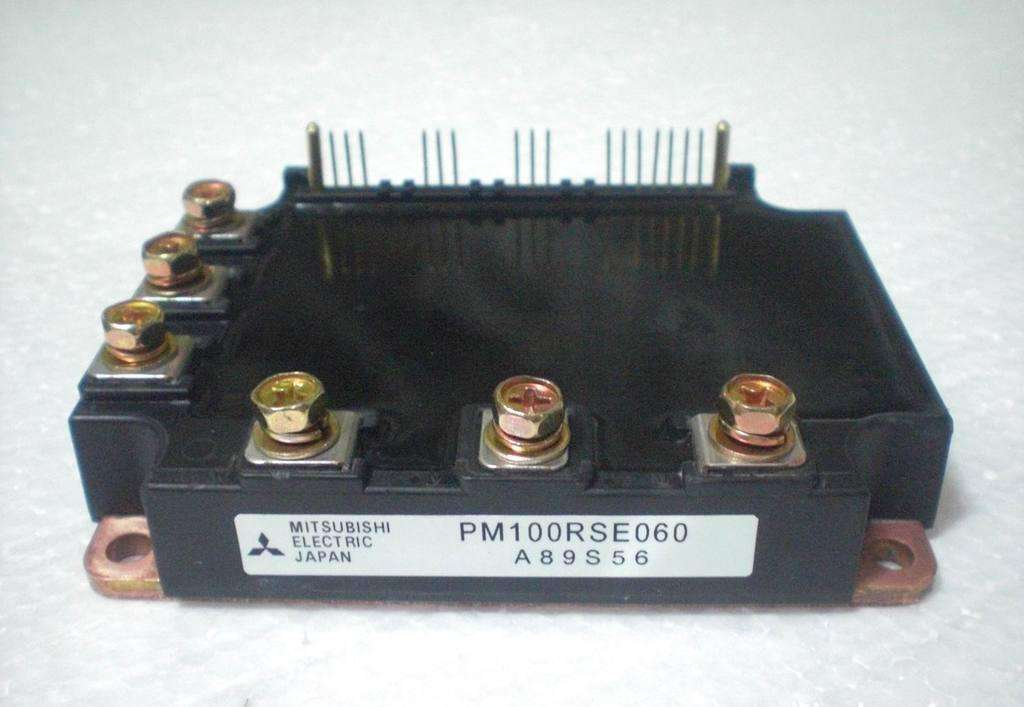

三菱变频空调机外机都采用了功率模块来驱动压缩机，深圳龙华三菱空调维修工程师今天主要讲解有关于功率模块的作用，模块损坏会引起空调哪些故障现象与模块的常规检测方法，在更换功率模块时应该注意哪些事项。
功率模块检测方法参考如下：
一、 功率模块的作用是将输入模块的直流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。反之压机运转频率及输出功率越低。
二、 故障现象：整机不工作，报通讯故障
三、 检测方法：
1、用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V，如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换。
2、在未连机的情况下用万用表的红表笔对P端，用黑表笔对U、V、W三端，其正向阻值应相同。如其中任何一项阻值与其它两项不等，则可判断功率模块损坏；用黑表笔对N端，红表笔分别对U、V、W三端，其每项阻值也应相等，如不等也可判断功率模块损坏并应进行更换。
3、用万用表测量P端对U、V、W三端的正向电阻应约为500欧，反向为无穷大，用万用表测量N端对U、V、W三端的正向电阻应约为500欧，反向为无穷大,否则判断功率模块损坏并应进行更换。
4、判定功率模块好坏时也要对压缩机和驱动电源进行检查
四、 注意事项：
更换功率模块时，切不可将新的模块接近有磁体或带静电的物体，特别是信号端子的插口，否则极易引起模块内部击穿，导致无法使用，并且需在功率模块的散热板上涂硅胶，确保固定螺丝紧固好，有利于散热。
