三菱空调室内机和室外机拆解说明


方法/步骤1:

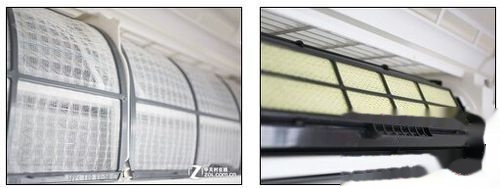

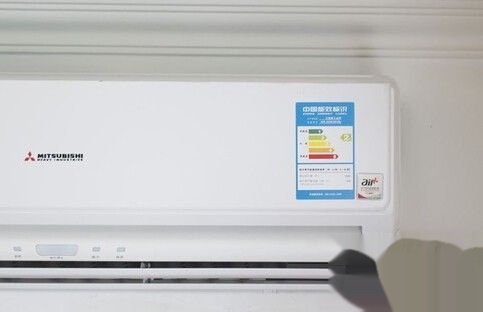

基于三菱出色的变频压缩机,空调通过了二级能效认证,其能效比达到了4.85,采用了多重滤网设计,溶菌灭菌技术,有效捕获空气中的花粉、螨虫、细菌、病菌等污染源。高密度广谱抗菌过滤,采用更致密的抗菌滤网,提升对细菌病毒的去除能力。

三菱重工空调室内机和室外机拆解说明

方法/步骤2:

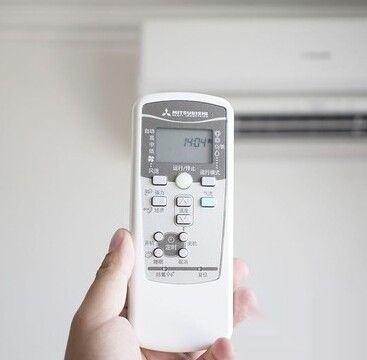

空调遥控器采用了弧形设计,增加空调遥控器的握感。空调遥控器采用了简约的设计风格,11个按键即可执行全部功能的设定。开机键采用了圆形设计,气流(风向)设定键采用了绿色按键进行了区分。

室内机拆解

方法/步骤1:

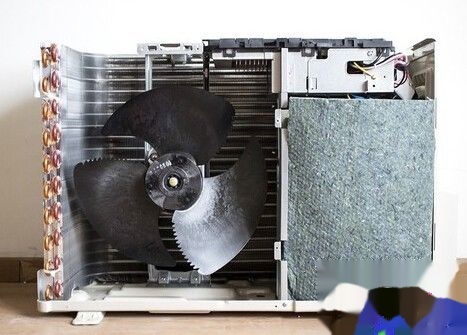

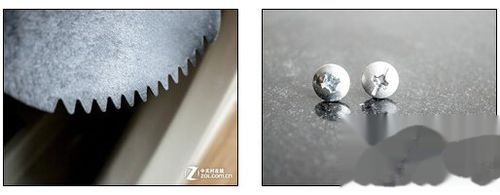

空调采用了整体外壳设计,空调室外机采用三扇叶设计,通过直流变频电机进行驱动。扇叶采用镰刀状的外形设计,外侧采用了锯齿状处理,减少风扇切风时的噪音。

方法/步骤2:

空调室外机对防锈处理有着严格的要求,为了有效防锈,三菱重工 SRKMC35HVB空调室外机港版采用了烤漆设计,避免与雨水发生锈蚀的问题,除此之外采用了镀锌处理的自攻螺丝,来进一步加强空调外机的防锈蚀能力。

方法/步骤3:

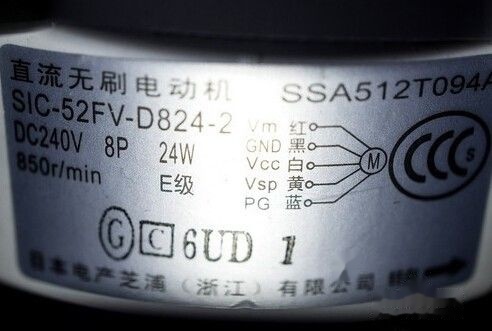

三菱重工 SRKMC35HVB空调风扇电机采用了来自日本电产芝浦(浙江)的直流无刷电机,功耗为24瓦,额定转速850r/min,电机可控制转速,更加节能,无电刷设计延长电机的使用寿命。

空调压缩机

方法/步骤1:

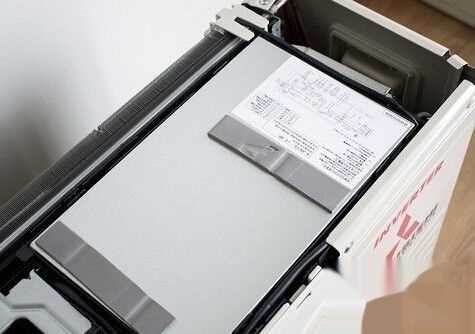

压缩机是空调的心脏,那么电路板则成为了空调的电脑。拆掉空调外机上盖,空调电路板部分采用了密闭处理,金属盖进行了遮挡。金属上盖粘贴了电路说明,方便后期维修。泡沫棉的加入,避免机内共振产生噪音。

方法/步骤2:

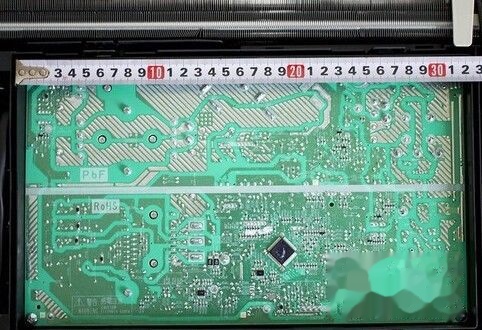

空调电路长度达到了30cm,是我接触空调中最宽大的一个。更大的PCB面积方便了电路走线,大面积的焊锡加强电路板的散热效果。空调电路部分通过RoHS认证,可以直接在欧洲市场进行销售。

方法/步骤3:

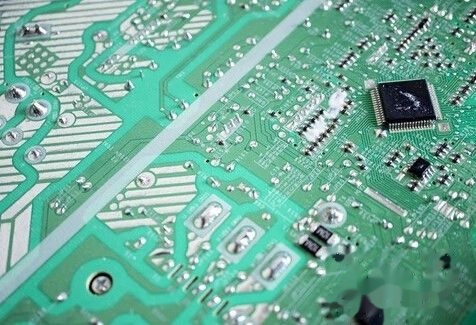

空调电路板印刷了类胶图层,这种类胶类图层,避免溅水导致电路短路问题的出现,同时隔绝空气,避免锡点在潮湿环境下的腐蚀。

方法/步骤4:

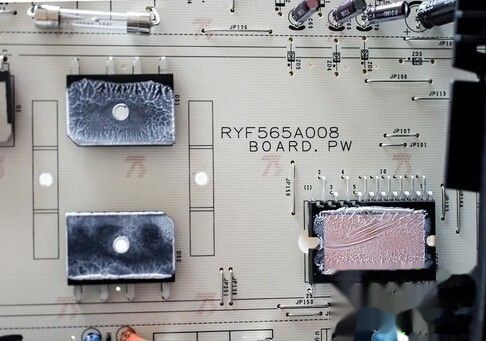

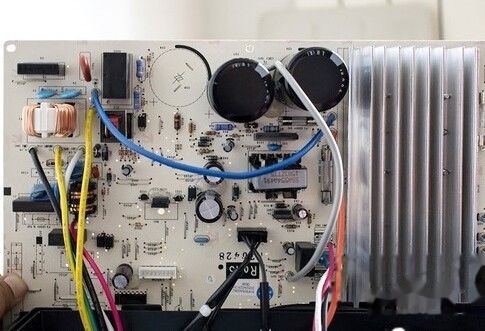

三菱重工 SRKMC35HVB空调电路板电子元件采用下沉处理,同样起到了防水效果。内侧电路板为白色PCB,这只是绝缘漆的颜色,并不会影响电路性能。空调电路板走线工整,用料扎实,采用模块化的设计,方便安装与后期维修。

方法/步骤5:

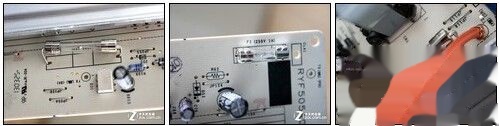

空调外机从接线部分到电路板部分设置了多个保险丝,在突发高电流(雷击)情况下,主控芯片能够得到有效保护,降低后期维修的成本。
