三菱空调压缩机的电流怎么检查，检测三菱空调电流的方法

三菱空调压缩机的电流怎么检查，检测三菱空调电流的方法

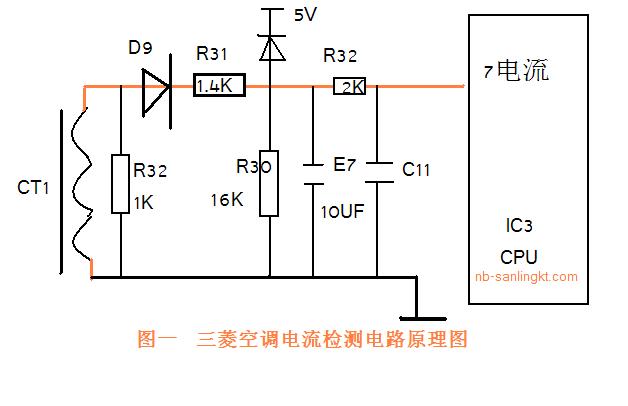

 三菱空调电流检测电路原理图见图1，三菱空调压缩机工作电流与CPU引脚电压的对应关系见表2。

当三菱空调压缩机引线（相当于初级线圈）有电流通过时，在次级线圈感应出成比例的电压，经D9整流、E7波波、R31和R30分压，经R23送至CPU的7脚（电流检测引脚）。CPU7脚根据电压值计算出压缩机实际运行电流值，再与内置数据相比较，即可计算出压缩机工作是否正常，从而对其进行控制。

表2 三菱空调压缩机运行电流与CPU引脚电压对应关系
