三菱空调内机直流无刷电机调速的工作原理

三菱空调内机直流无刷电机调速的工作原理

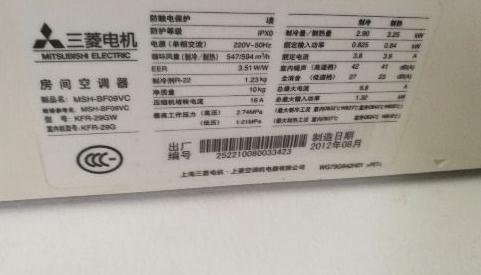

今天修到一个三菱变频不通电，量测220V进电3.9欧5W电阻坏，换好后屡烧保险，结果是内风扇电机问题，没有同型号的，换了一个其它无刷直流电机，制冷正常了，但是风速最大不可调，拆板回来一看，220V通过桥堆直接供电，这样子不知道反馈怎么实现控速。

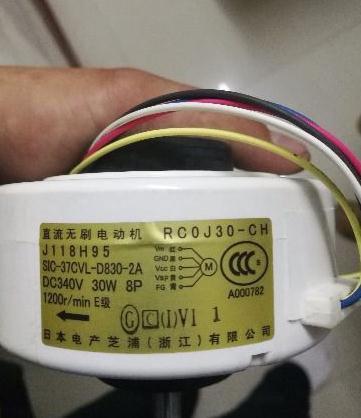

红是300V供电，黑色GND 地 白色是调速电路供电12V-15V. 黄色VSP就是调速端。0-7V左右。电压越高风机转速越高。青PG，是转速反馈。通常VSP是CPU通过一个光耦控制，我们可以短接光耦来判读电机是否正常。
