三菱空调电路板和板外电路的组成框图

三菱空调电路板和板外电路的组成框图

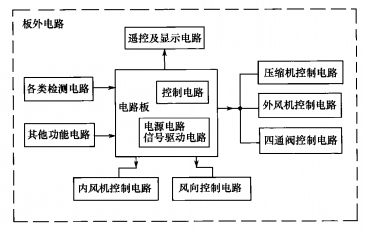

三菱空调电路从电路的具体结构看，主要由电路板和板外相关连接的功能电路组成，从这方面看，空调电路也可以看作两大框图，如下图所示，即电路板和板外电路。

电路板

三菱空调电路板内主要电路有控制电路、信号驱动电路和电源电路。有的空调控制电路板是单独的一块，称为主控板，信号驱动电路和电源电路做在另外一块板上，称为电源驱动板。

三菱空调控制电路板一般又称为电脑板，以CPU为核心元件构成，完成空调的检测和控制功能。信号驱动电路是将CPU的控制信号进行驱动，使之能够控制空调相关功能电路工作。电源电压主要是将220V交流电压，经过变压、整流、滤波、稳压等，得到所需的各种电压。

一台空调由于采用的控制技术不同，所用的电路板的块数也不同，常见空调电路板的位置在内机，有的空调在外机也有电路板。

外围电路

三菱空调电路板的外围电路主要有：各类检测电路、遥控及显示电路、内风机、风向电机、压缩机控制电路、外风机控制电路、四通阀控制电路及其他相关功能电路等。空调电路板的外围电路一般都是通过接插件、接线柱等和电路板连接，

三菱空调的检测电路主要是环境或管道温度检测，制冷系统压力检测、工作电压电流检测等。深圳三菱空调维修点提示：空调遥控接收及显示电路通常做在一块小电路板上，使用插线和控制板相连。
